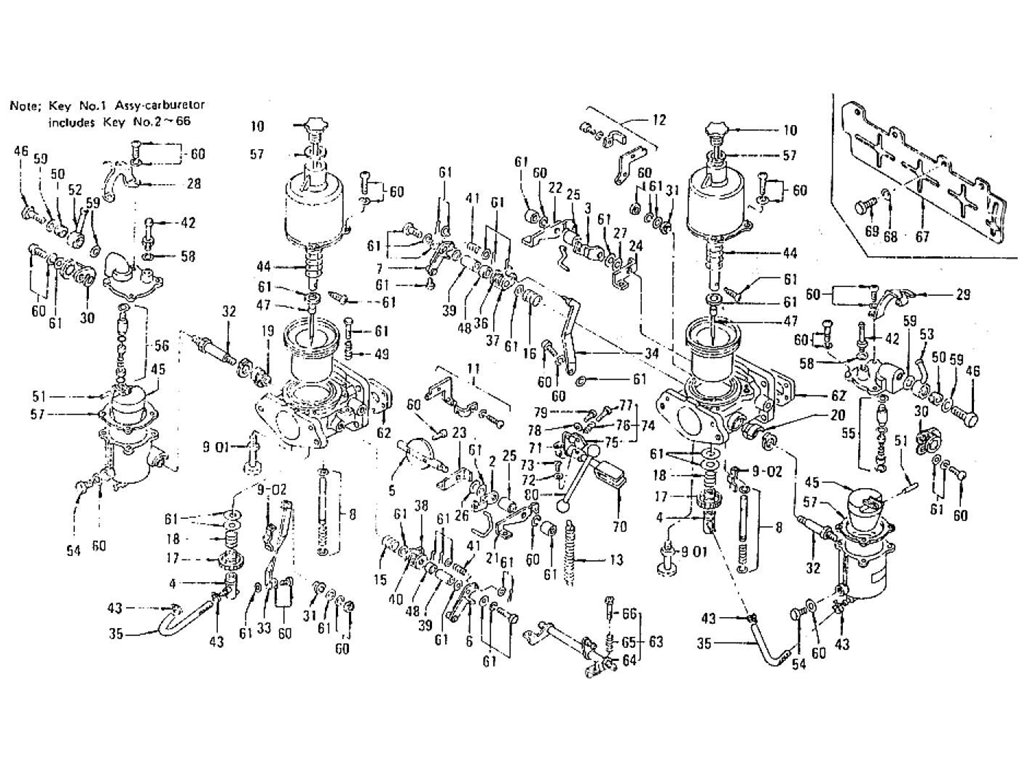

Carburetor L24 (From Sep.-'71 To Jun.-'72)

Sep.-'71 To Jun.-'72
Parts List
Key Part Name Part Number Model From To Qty Newer Former Superceded
  1 ASSY-CARBURETOR 16010-E8811 L24 AUTOMATIC 7109 7111 1
  1 ASSY-CARBURETOR 16010-E8812 L24 AUTOMATIC 7112 7206 1 Yes Yes 16010-E8811
  1 ASSY-CARBURETOR 16010-E8801 L24 MANUAL 7109 7111 1
  1 ASSY-CARBURETOR FRON 16010-N3335 L24 AUTOMATIC 7207 7307 1 No No 16010-E8812
  1 ASSY-CARBURETOR FRON 16010-N3330 L24 MANUAL 7207 1 No No 16010-E8802
  1 ASSY-CARBURETOR REAR 16010-N3355 L24 AUTOMATIC 7207 7307 1 No No 16010-E8812
  1 ASSY-CARBURETOR REAR 16010-N3350 L24 MANUAL 7207 7307 1 No No 16010-E8802
  1 AYY--CARBURETOR 16010-E8802 L24 MANUAL 7112 7206 1 Yes Yes 16010-E8801
  2 ASSY-LEVER 16277-E8810 L24 7307 1
  3 ASSY-LEVER 16277-E8811 L24 7307 1
  4 ASSY-NOZZLE 16355-E8810 L24 7307 2
  5 ASSY-SHAFT 16122-E4311 L24 7206 2
  5 ASSY-SHAFT 16122-E8815 L24 7205 7307 2 Yes Yes 16122-E4311
  6 LEVER-CHOKE (F) 16238-E8810 L24 7307 1
  7 LEVER-CHOKE (R) 16238-E8811 L24 7307 1
  8 ASSY-LIFTER 16324-H2310 L24 7307 2
  9 ASSY-STOPPER IDLE 16231-25610 L24 7109 7307 2
  9 SPRING-THROTTLE 16231-E8810 L24 7112 7307 2 No No 16231-25610
  10 ASSY-NUT 16341-25610 L24 7307 2
  11 CLAMP-CHOKE WIRE (F) 18418-E8810 L24 7307 1
  12 CLAMP-CHOCK WIRE (R) 18419-E8810 L24 7307 1
  13 SPRING-THROTTLE 16194-E8810 L24 7307 2
  14 WASHER-LOCK 16217-E8810 L24 7307 2
  15 SPRING-RETURN 16190-H2710 L24 7307 1
  16 SPRING-RETURN 16190-H2711 L24 7307 1
  17 NUT-ADJUST 16144-H2311 L24 7109 7307 2
  17 NUT-ADJUST 16144-E8810 L24 7112 7307 2 Yes Yes 16144-H2311
  17 NUT-ADJUST 16144-E8811 L24 7112 7307 2 Yes Yes 16144-E8810
  18 SPRING-IDLE ADJUST S 16145-H2310 L24 7307 2
  19 ADAPTER-GUM (F) 16227-E4310 L24 7307 1
  20 ADAPTER-GUM (R) 16227-E4311 L24 7307 1
  21 LEVER-THROTTLE (F) 16134-E4310 L24 7307 1
  22 LEVER-THROTTLE (R) 16134-E4311 L24 7307 1
  23 LEVER-ADJUST (F) 16127-E4310 L24 7307 1
  24 LEVER-ADJUST (R) 16127-E4311 L24 7307 1
  25 SLEEVE 16117-E4310 L24 7307 2
  26 PLATE-STOP (F) 16147-E4312 L24 7307 1
  27 FLATE-STOP (R) 16147-E4313 L24 7307 1
  28 PLATE-STOPPING 16137-E3210 L24 7307 1
  29 PLATE-STOPPING 16137-E3211 L24 7307 1
  30 BOLT-CLAMP 16138-22010 L24 7307 2
  31 WASHER-GUM 8D 16228-25610 L24 7307 2
  32 BOLT 8D 16322-25610 L24 7307 2
  33 PLATE-CONNECTING (F) 16147-25612 L24 7307 1
  34 PLATE-CONNECTING (R) 16147-25613 L24 7307 1
  35 PIPE-FUEL 16356-25610 L24 7307 2
  36 SPRING-CONNECTING 16157-73410 L24 7307 1
  37 PLATE-CONNECTING (D) 16147-73411 L24 7307 1
  38 PLATE-CONNECTING (B) 16147-14611 L24 7307 1
  39 SLEEVE (B) 16116-14610 L24 7307 2
  40 SPRING-CONNECTING 16157-14610 L24 7307 1
  41 SPRING-LIFTER 16325-10400 L24 7307 2
  42 NIPPLE-OVER FLOW 16126-E4310 L24 7307 2
  43 CLIP 16358-E4310 L24 7307 4
  44 SPRING-SUCTION (23) 16346-12210 L24 7307 2
  45 FLOAT 16061-E4310 L24 7307 2
  46 BOLT-FILTER 16108-18010 L24 7307 2
  47 JET-NEEDLE (N-54) 16354-E8800 L24 7307 2
  47 JET-NEEDLE (N-58) 16354-E8810 L24 7307 2
  48 SLEEVE 16116-H2310 L24 7307 2
  49 SPRING-THROTTLE ADJU 16193-10400 L24 7307 2
  50 FILTER 16098-73401 L24 7307 2
  51 SHAFT-FLOAT 16066-25610 L24 7307 2
  52 NIPPLE-FUEL 16111-E4310 L24 7307 1
  53 NIPPLE-FUEL 16111-E4311 L24 7307 1
  54 PLUG-DRAIN 8D 16031-A8710 L24 7307 2
  55 VALVE-NEEDLE 1.7D 16101-E8810 L24 7307 1
  56 VALVE-NEEDLE 1.7D 16101-E8811 L24 7307 1
  57 KIT-GASKET 16455-H2310 L24 7307 2
  58 PACKING 10D 16335-14610 L24 7307 2
  59 WASHER 12D 16094-76500 L24 7307 4
  60 KIT(A)-SCREW 16465-H2310 L24 7307 2
  61 KIT(B)-SCREW 16475-E8810 L24 7307 2
  62 INSULATOR-CARBURATOR 16174-E8800 L24 7206 2
  63 ASSY-THROTTLE SHAFT 16380-E8800 L24 7206 1
  64 SHAFT-THROTTLE 16381-E8800 L24 7307 1
  65 SPRING-THROTTLE ADJU 16378-E4300 L24 7307 2
  66 SCREW-THROTTLE ADJUS 16379-E4300 L24 7307 2
  67 PLATE-HEAT SHIELD CA 14330-E8800 L24 7206 1
  68 WASHER-PLAIN 08915-43610 L24 7307 4
  69 BOLT-HEX M6X1.0 08110-61262 L24 7307 4
  70 SHAFT-AUXILIARY THRO 16361-E4300 L24 7206 1
  71 ARM-AUXILIARY THROTT 16365-E4300 L24 7206 1
  72 WASHER-TOOTH LOCK 08916-43510 L24 7307 1
  73 SCREW-M5 SHAFT FIX 08330-51612 L24 7307 1
  74 ASSY-BRACKET ADJUST 16375-E4300 L24 7206 1
  75 BRACKET-ADJUST SCREW 16376-E4300 L24 7307 1
  76 SPRING-THROTTLE ADJU 16378-E4300 L24 7307 1
  77 SCREW-THROTTLE ADJUS 16379-E4300 L24 7307 1
  78 WASHER-SPRING 08915-13510 L24 7307 2
  79 SCREW M5 BRACKET FIX 08310-51212 L24 7307 2
  80 ROD-CONNECTING 16371-E4300 L24 7307 1
  81 KIT-REPAIR B CARBURE 16009-E8810 L24 7112 7206 1
  82 KIT-REPAIR A CARBURE 16009-E4310 L24 7112 7206 1
  83 CLIP 16358-E4310 L24 7112 7206 4
  84 WASHER-GUM 16228-25610 L24 7112 7206 2
  85 PIPE-FUEL 16356-25610 L24 7112 7206 2
  86 KIT-SCREW & WASHER 16475-E8810 L24 7112 7206 2
  87 FILTER 16098-73401 L24 7112 7206 2
  88 VALVE-NEEDLE 1.7-DIA 16101-E8810 L24 7112 7206 2
  89 VALVE-NEEDLE 1.7-DIA 16101-E8811 L24 7112 7206 1
  90 SHAFT-FLOAT 16066-25610 L24 7112 7206 2
  91 JET-NEEDLE 16354-E8810 L24 7112 7206 2
  92 NOZZLE 16355-E8810 L24 7112 7206 2
